百级区净化设计方案（微生物实验废弃物处理方法）
生产厂房洁净车间内,经常会有局部百级区,或要求某一个房间或几个房间为百级,或要求某个房间内部分区域为百级,这些百级区面积一般都不大,从几十平方米到几平方米甚至零点几平方米不等,通常为一个洁净区内工艺流水线的一部分,但它们在洁净厂房中都有着非常重要的作用。它们往往是该车间工艺流程的核心部位,比如无菌药品注射剂的灌封、分装、压塞、生物制品的灌封、冻干、加塞等部位,百级区能否正常运行,直接影响到产品质量。下面结合药品生产厂房洁净车间的特点,介绍几种百级区的作法。
根据《药品生产质量管理规范》(GMP)(1998年修订)要求,目前,药品生产厂房根据生产品种不同,洁净区一般分为三十万级、十万级、万级和百级四个洁净级别,百级区为最高洁净度级别。百级区一般位于车间的内区,周围有万级区或十万级区,百级区为车间流水线一部分,整个流水线还包括万级区或十万级区。百级区一般层高较低(≤2.8m),环境封闭,对噪声要求较高(《洁净厂房设计规范》要求≤65dB(A))。百级区吊顶周围风管较多,用于百级区处理送风的空间比较紧张。
1 百级区温、湿度控制及补充新风方式

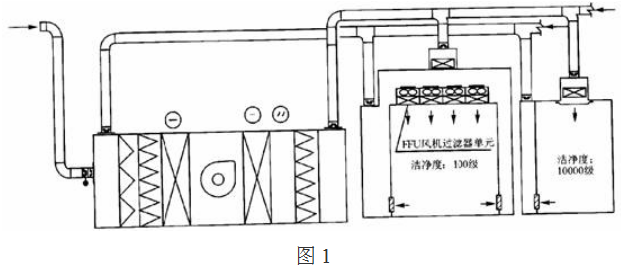

药品生产厂房洁净区百级区面积较小,通常与万级洁净区同属一个工艺流水线,与万级洁净区温、湿度要求相同,运行班次相同,百级洁净区温、湿处理与补充新风,可以与其万级洁净区同筹考虑,如图1所示,采用一套组合空调器处理万级区和百级区空调系统送风。
百级区应考虑FFU(Fan Filter Unit)风机发热量,适当加大换气次数,平衡百级区与万级区房间的温、湿度,各个房间工艺设备的发热量、散湿量也同样考虑。
此种处理方式,有如下优点:
①空气处理系统简单。避免百级区再另设一套小型空气处理系统或新风处理系统。
②避免在百级竖风道内设干盘管,也避免了因设干盘管引起的一系列问题,比如干盘管冷源问题,因为这里干盘管需冷冻水量很少,一般不足2m3/h,又不宜直接采用空调系统冷冻水(7-12℃水),因为水温太低,可引起结露,污染百级区竖风道环境;装干盘管后引起FFU系统风机压头不足,需再加压等问题。工程实践证明,采用此种空气处理方式,效果较好。百级区的温、湿度、正压值、洁净度都能得到较好的保证。整个流水线,万级区和百级区为一套空调系统,同时运行,统一控制,统一调节温、湿度,简便、可靠性高。
2 百级区循环风处理方式
药品生产厂房百级区通常为垂直层流,断面风速控制在0.25～0.3m/s为宜,太大则浪费,太小则不易保证洁净度。循环风量应把百级区送风量考虑在内。药品生产厂房百级区循环风处理方式一般有如下几种:
第一种方式,在百级区上部设静压箱,百级区吊顶满布FFU风机净化单元,如图1,循环风从百级区侧墙下部进入竖风道,通过竖风道进入静压箱,经FFU送入室内, FFU本身即带高效过滤器,又有风机。此种方式,循环风加压过滤均由FFU完成,处理方式比较简单,在百级区吊顶内即可完成循环风处理。空调系统布局紧凑、方便,施工比较简单。百级区上部静压箱相对百级区为负压,百级区顶棚FFU与吊架间的渗漏,为室内流向静压箱,对百级区洁净度造成影响较小。近年来,随着FFU制造技术的提高, FFU单机成本、噪声不断下降,风机效率不断提高。药品生产厂房百级区采用FFU处理方式越来越多。目前FFU产品单机噪声多在52～57dB(A)之间,若采用FFU数量较多,几十台甚至更多,则百级区的噪声难以达到规范要求,造价也较高。

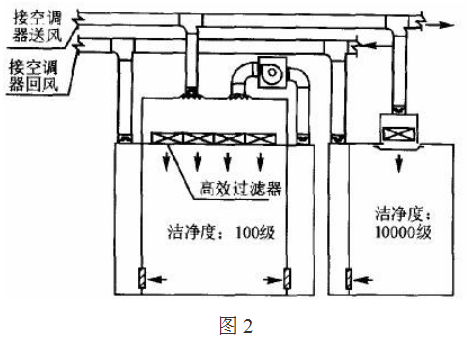

第二种方式。百级区上部设静压箱,顶棚满布高效过滤器(满布率应≥65%)如图2,采用循环风机,从百级区竖风道进风,加压后送入静压箱,通过顶棚高效过滤器,送入室内。
此种方式有如下优点:①百级区造价较FFU系统低;②能够较好的控制循环风系统噪声。药品生产厂房百级洁净区面积较小,循环风量多在50000m3/h以内(保证50m2百级区)。实际工程中可采用多台循环风机加压,控制循环风机全压在420Pa以内。这样,采用小功率风机,减小风机本身噪声,并通过在风机进、出口风管上安装消声器等措施,能有效控制百级区噪声。本人设计的深圳某医药企业生物工程车间冻干粉针流水线,百级区灌封间面积为4.5m×6.6m,采用上述方式处理百级区循环风,选用3台离心风机作循环风机箱,设在灌封间隔壁冻干机房内(冻干机房为非洁净区,消声器也设在冻干机房内),风量9600m3/h·台,全压405Pa,噪声66dB(A),通过在风机箱内贴吸声材料,在风机进、出口风管安装消声器,控制风管内风速等控制噪声措施。百级区内静态噪声62dB(A),达到规范要求。至今经过2年多的运行,效果良好。
此方式的缺点是设置循环风机箱及处理噪声,需要较大的空间,而通常百级区周围风管都比较密集,需要精心布局。此方式百级区上部静压箱相对百级区室内为正压,顶棚高效过滤器与吊架间的渗漏,为静压箱流向室内,直接影响百级区洁净度。对施工质量要求较高。

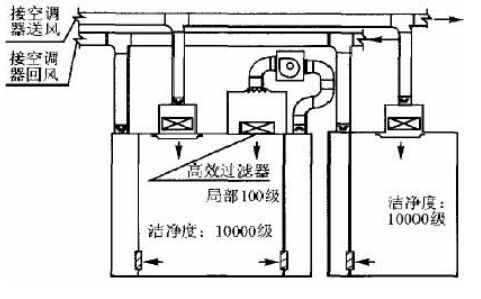

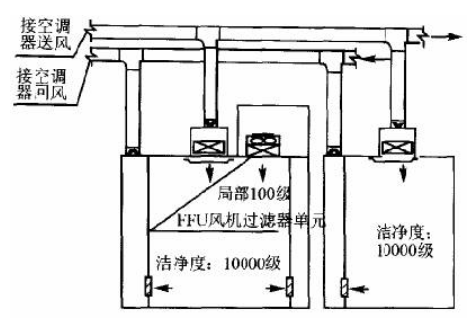

第三种方式,万级区洁净房间内含局部百级区。此种情况在药品生产厂房洁净区内也比较多见。这种情况,局部百级区面积一般在10m2以内。可以利用万级净化空调系统送风控制室内温、湿度,补充新风。在局部百级区加大循环风量。循环风处理方式可以采取前述方式一,即在局部百级区吊顶内作静压箱,百级区范围内满布FFU,利用FFU处理循环风,如图3。循环风处理方式也可采取前述方式二,即在局部百级区吊顶内作静压箱,百级区范围内满布高效过滤器,利用循环风机加压,如图4。

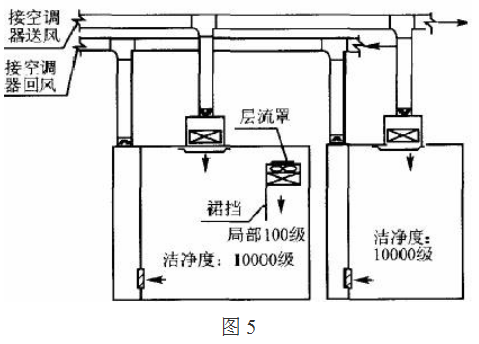

为了提高局部百级区气流垂直层流效果,可以根据现场工艺设备高度及操作要求,适当降低局部百级区吊顶,或在洁净区吊顶下直接拼装百级层流罩,并在百级区边界处装抗静电塑料裙挡,如图5。
3 百级区循环风回风方式

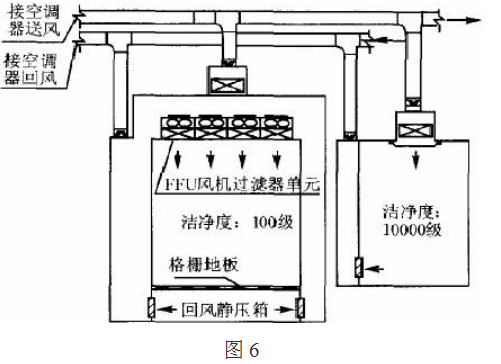

百级区循环风回风方式可以采取格栅地板回风,如图6,或侧墙下部回风。
格栅地板回风方式,室内气流垂直层流效果好,但需要在格栅回风地板下设回风静压箱(约500mm～800mm高),一般采取降低百级区地坪。但在实际实施中,降低百级区地坪往往难以与周围洁净区房间协调,难度较大,造价升高。
药品生产厂房百级区面积较小,通过合理布置侧墙下回风口一般能满足百级区气流垂直层流要求,施工方便,造价较低。有关资料表明,采取房间两对侧墙下部回风,当房间宽度小于3m时,房间垂直层流气流可以到达地坪上0.3m处。实际实施时,可以采取在百级区四面侧墙下布置回风口。若房间宽度较大,可以采取在房间中央增设回风竖井,在竖井四面布置侧回风口,减少房间对侧墙回风口间距,保证房间气流垂直层流效果。
其它要求,百级区房间侧回风口风速,应按规范要求控制在1.5～2.0m/s。药品生产厂房百级区房间往往有工艺流水线穿出,与其它洁净区房间相通,工艺流水线穿墙处留有孔洞。施工中,应尽量减小孔洞,在计算百级区正压风量时,应考虑通过该孔洞泄漏的正压风量,适当减少通过百级区房间的回风量。
PCR室和微生物室需放置装有垃圾袋的有盖污物桶，并贴有明显标识。使用过的一次性消耗品处理程序：
1. 使用过的一次性消耗品处理程序：
1、一次性吸头：使用后的一次性吸头，首先投入装有含1000mg/L的有效消毒溶液的桶中浸泡1小时后，再放入垃圾袋中由污物处理中心统一收集处理。
2、手套：使用后的一次性手套可直接放入垃圾袋中，由污物处理中心统一收集处理。
3、一次性塑料离心管：实验后，核酸提取产物连同塑料离心管一起放入装含2000mg/L有效氯消毒溶液的桶中浸泡1小时后，再放入垃圾袋中由污物处理中心统一收集处理。
2. 感染性废液
1、废液：实验中的废液放入装有含2000mg/L有效氯消毒溶液的桶中浸泡1小时后，由污物处理中心统一收集处理。
2、试剂：用完的以及过剩的试剂、试剂盒直接放入垃圾袋中，由污物处理中心统一收集处理。
3、实验过程中采集病料、玻片染色等相关程序所产生的污水，应该经消毒后再排入专用容器或专门排污道内进行无害化处理。
4、琼脂糖凝胶及电泳液：
对含有溴化乙锭(EB)或经EB浸泡过的琼脂糖凝胶、电泳缓冲液的处理：严禁随便丢弃。因为EB是强致癌性，而且易挥发，挥发至空气中，危害很大。具体处理方法如下：
(1) 对于EB含量大于0.5mg/ml的溶液，可如下处理：a.将EB溶液用水稀释至浓度低于0.5mg/ml; b.加入一倍体积的0.5mol/L KMnO4 ，混匀，再加入等量的25mol/L HCl，混匀，置室温数小时;c.加入一倍体积的2.5mol/L NaOH，混匀并废弃。
(2) EB含量小于0.5mg/ml的溶液可如下处理：a.按1mg/ml的量加入活性炭，不时轻摇混匀，室温放置1小时;b.用滤纸过滤并将活性碳与滤纸密封后丢弃。
3. 回收使用污染物处理程序：
1、夹取病料及样本的工具，如钳、镊、接种环等，用后均应消毒清洁，进行微生物检验时，应重新灭菌，金属工具可烧灼灭菌或消毒液浸泡;玻璃制品干热或压力蒸汽灭菌。
2、采集病料及样本的容器，特别易造成实验室污染或样本交叉污染的，应戴一次性手套;可反复使用的容器用后集中消毒。
4. 样本处理：
废弃的病料和实验动物应根据其危害性不同而采取销毁、高压消毒、添加消毒剂等措施进行无害化处理。
1、液体废弃样本：
a. 如尿、胸水、腹水、脑脊液、涎液、胃液、肠液、关节腔液等每100ml加漂白粉5g或二氯异氰尿酸钠2g，搅拌后作用2～4小时消毒处理或12l℃,30分钟高压灭菌处理。
b. 痰、脓、血、粪(包括动物粪便)及其他液体标本，高压灭菌后焚烧或加25—50g/L有效氯的漂白粉或二氯异氰尿酸钠溶液，拌匀后作用2～4小时;若为肝炎或结核病者则作用时间应延长为6小时后。
c. 废血：保存期过后的废血清连同其容器一起交由污物处理中心统一收集处理。
2、固体废弃物样本：
a. 病料：放在适当的防漏容器内12l℃,30分钟高压灭菌处理。高压灭菌过的废物可以在其他地方焚烧或填埋处理。也可交由外部有资质的医疗垃圾处理中心集中处理。
b. 采集后的阳性病料样品如需保存，必须用塑料袋包装，放置专门标记的冰柜。
c. 废弃带菌培养基的处理，可以将培养基放到灭菌锅121℃灭菌30分钟后，再当作一般固体废弃物来处理。
